Bestes Klima - Ergebnisse der Mitmachaktion vom 22.08.2017

© 2017, Umweltamt Bielefeld, S. Schmitt

Städte, also zum Beispiel auch Bielefeld spielen eine ganz besondere Rolle in der Klimaentwicklung. Sie sind einerseits größter Produzent von CO2, andererseits aber auch am verwundbarsten gegenüber den dadurch entstehenden Folgen des Klimawandels, da in Städten viele Menschen auf engem Raum leben. Gleichzeit bieten sie aber auch großes Potential für die Entwicklung und Umsetzung von Anpassungsmaßnahmen. Dazu ist es jedoch notwendig Problembereiche zu finden, in denen es sinnvoll und notwendig ist solche Maßnahmen umzusetzen. Genau das wollten wir auf der Expedition durch Bielefeld am 22.08.2017 tun! Wir suchten nach Hitzeinseln und Windfeldern in der Stadt. Wo sind die Hotspots und coole Ecken in der Altstadt und wo sind zugige Ecken und Winkel rund um den Kesselbrink?

Hitze

Für die Temperaturen in einer Stadt ist nicht nur die Sonne verantwortlich, sondern eine Vielzahl weiterer Umstände. Beispielsweise spielt die Größe der Stadt eine Rolle und wie dicht die Stadt gebaut und bewohnt ist. Je dichter eine Stadt gebaut ist, desto mehr heizt sie sich bei gutem Wetter auf. Die warme Luft sammelt sich regelrecht in den engen Straßen mit hohen Häusern und bleibt darin stecken. Die Gebäude funktionieren dabei wie ein Riegel und verhindern, dass kühle frische Luft in die Innenstadt gelangt. Noch dazu speichert der Beton der Häuser die Wärme des Tages auch dann noch, wenn sich die Luft bereits abkühlt. Ihr könnt dieses Phänomen selbst ausprobieren, wenn Ihr am Ende eines heißen Tages die Fassade Eures Hauses anfasst, die zuletzt von der Sonne beschienen wurde. Ihr werden bereits einen Unterschied der Temperatur bemerken, sobald Ihr Euch der Fassade nähert. Auch das Material und die Farbe eines Gegenstandes beeinflussen, wie stark es sich aufheizt. Wo sind besonders heiße Orte in der Stadt und wo sind besonders kühle? Und wann ist es im Laufe eines Tages eigentlich am heißesten? Diese und weitere Fragen wollten wir während der Expedition bei der Geniale beantworten.

Stadtgrün

Ist Euch schon einmal aufgefallen, dass es in der Innenstadt an einem heißen Sommertag viel wärmer ist als in einem Park? Das liegt daran, dass Grünflächen und Bäume eine ganz besondere Rolle in der Stadt spielen. Einerseits spendet ein Baum natürlich Schatten, der uns vor der heißen Sonne schützt. Andererseits sorgen Parkanlagen aber auch dafür, dass frische und kühlere Luft gebildet wird, indem sie Wasser verdunsten. Beim Verdunsten von Wasser entsteht kühle Luft. Die Abkühlung der Luft an diesem Ort sorgt wiederum dafür, dass die Luft in Bewegung gerät. Selbst an Tagen, an denen es keinen oder wenig Wind gibt, können Grünflächen also dafür sorgen, dass sich ihre Umgebung abkühlt. In einer Stadt kann es manchmal schwierig sein, ausreichend viele Grünflächen anzulegen, da es an Platz mangelt. Oftmals gibt es mehrere größere Parks im Stadtgebiet verteilt, es ist jedoch auch wichtig, in den Räumen dazwischen Grünflächen zu schaffen. Abhilfe kann da zum Beispiel eine sogenannte Dach- oder Fassadenbegrünung schaffen. Dabei wachsen Pflanzen auf dem Dach beziehungsweise auf der Fassade eines Hauses. Das Klima im nächsten Umfeld wird dadurch verbessert und für das Haus wirkt die Begrünung als Wärme-, Kälte- und auch Lärmschutz.

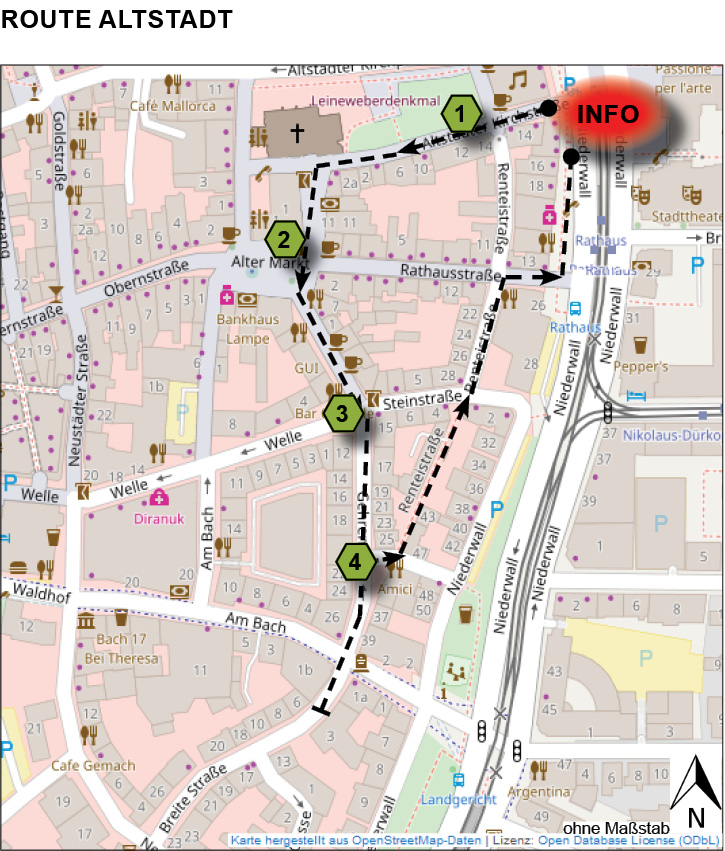

Messroute Altstadt


Die Oberflächen­temperaturen (To) der Rasenfläche bleiben im Tagesverlauf weitaus geringer als die Lufttemperaturen. Die Rasenfläche liegt im Schatten und kann durch die Verdunstung von Wasser über die Blättern zur Abkühlung der Luft beitragen.

© 2017, Umweltamt Bielefeld, S. Schmitt




© 2017, Umweltamt Bielefeld, S. Schmitt

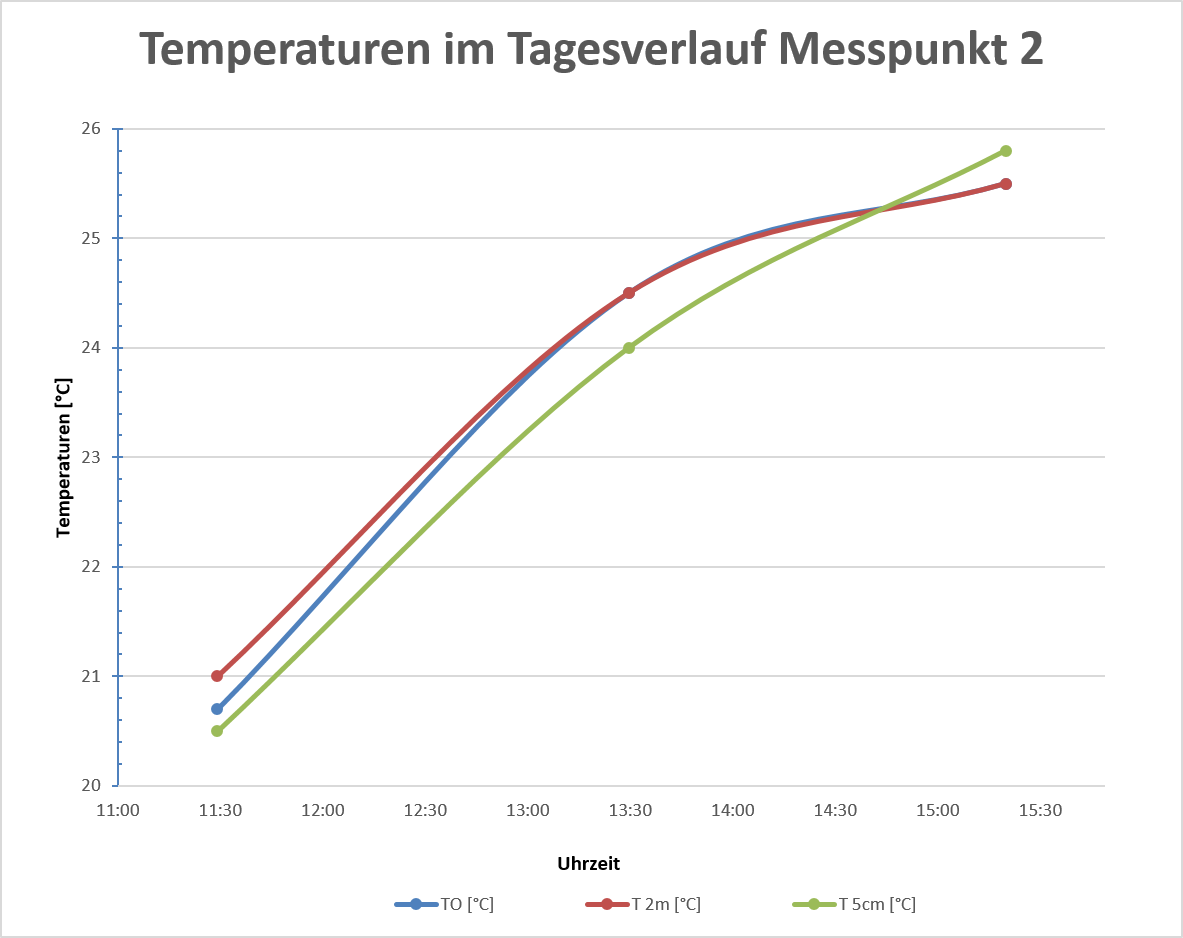

Am Messpunkt 2 auf dem Alten Markt mit insgesamt höheren Temperaturen, übersteigt die Oberflächentemperatur am Nachmittag die Lufttemperatur. Die Pflastersteine auf der schattenlosen Fläche speichern die Wärmeenergie der Sonneneinstrahlung und geben diese verzögert an die Luft ab.



Am Messpunkt 3 lag der Gehweg mit Pflastersteinen in den Morgenstunden noch im Schatten. In den Mittagsstunden wurde die schattenlose Oberfläche sehr schnell stark erwärmt.

© 2017, Umweltamt Bielefeld, S. Schmitt




© 2017, Umweltamt Bielefeld, S. Schmitt

Am Messpunkt 4 ist der Gehweg mit Pflastersteinen durch einen großen Baum beschattet. Die Erwärmung der Oberfläche ist im Vergleich zu den Lufttemperaturen gering

Messroute Kesselbrink


Je nach Sonneneinstrahlung und Oberflächenmaterial können die Oberflächentemperaturen sehr verschieden sein. Die niedrigste Oberflächentemperatur haben die Pflastersteine in der Unterführung (MP1). Die relativ dunklen Pflastersteine am Messpunkt 2 werden von der Sonne beschienen und die Oberflächentemperatur liegt ca. 20 Kelvin höher als bei MP1. Die Temperaturen der Wasserfläche (MP3) und der offenen Erde (MP6) sind ebenfalls relativ gering.

Windmessungen

© 2017, Umweltamt Bielefeld, S. Schmitt

© 2017, Umweltamt Bielefeld, S. Schmitt




Aufgrund der Schwachwindlage traten an allen Messpunkten wechselnde Windrichtungen auf. Die Wind­geschwindigkeiten schwankten zwischen nahezu Windstille und Böen mit über 2 m/s (Meter pro Sekunde).
